Наиболее распространенной арматурой для систем водоснабжения является задвижка. Запорный клапан, перемещаясь линейно, выполняет процесс остановки или пропуска потока. Он обеспечивает запирание и действует как затвор. Стальные задвижки можно найти тут https://armprof.pro/shop/truboprovodnaja-armatura/zadvizhki-klinovye/zadvizhki-stalnye

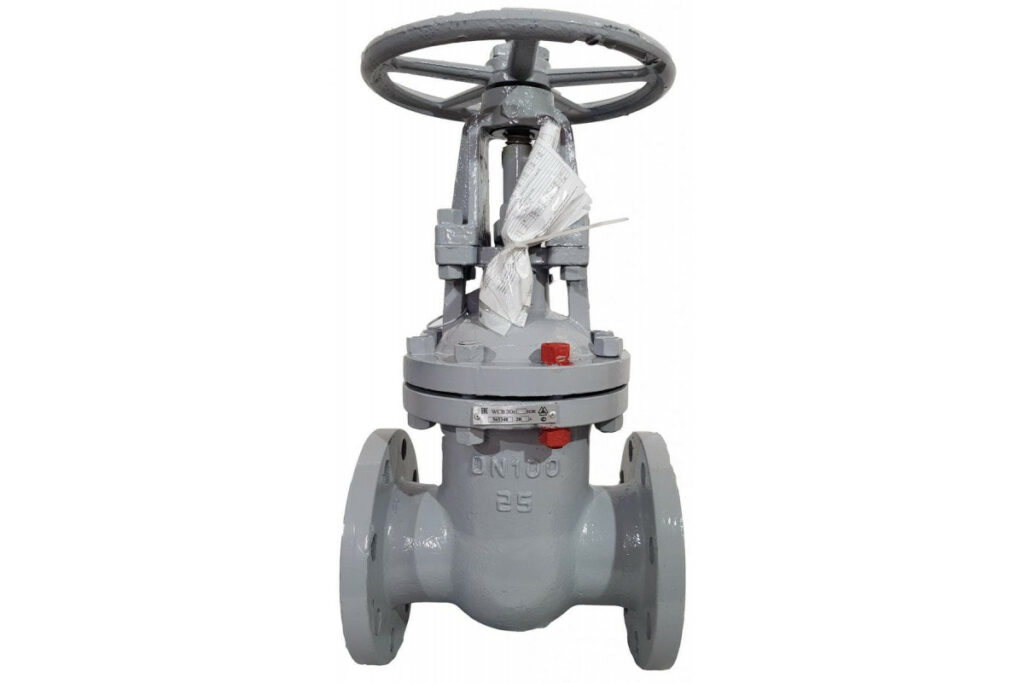

Конструкция и детали стальных задвижек
Задвижка имеет простую конструкцию и может применяться во многих системах, что делает ее одной из наиболее распространенных на сегодняшний день.
Задвижки выполнены в виде полнопроходных клапанов. Это означает, что порт клапана имеет тот же размер, что и внутренний диаметр соединительной трубы. Полнопроходная задвижка пропускает поток жидкости без каких-либо препятствий для потока и не вызывает падения давления в трубопроводе. Это также позволяет очищать трубу с помощью скребка.
Задвижка упругая седельная с невыдвижным шпинделем состоит из следующих частей:
- корпус клапана из ковкого чугуна
- зона отдыха
- стержень (веретено)
- подшипник шпинделя
- капот
- упаковка.
Корпус является самым крупным элементом задвижки. Так как шпиндель остается в корпусе клапана во время вращения, это обеспечивает экономичную конструкцию крышки. Сама крышка клапана соединена с корпусом болтами, что позволяет выполнять очистку и техническое обслуживание. Когда задвижка закрывается, клин перемещается вниз до тех пор, пока не упрется в седло клапана, что означает полное отключение. При открытии клин скользит в сторону верхней части корпуса клапана.
Конструкция задвижки практически не менялась за последние 100 лет. Однако конструкция некоторых элементов задвижки претерпела некоторые изменения. Большинство изменений направлено на увеличение срока службы задвижки, улучшение уплотняющих характеристик, использование материалов высшего качества и эпоксидных покрытий для лучшей защиты от коррозии. В то же время корпус современной задвижки имеет компактную обтекаемую конструкцию, что позволяет устанавливать ее в условиях ограниченного пространства.
За последние 70 лет было разработано уже 7 поколений моделей задвижек Hawle.
